Übergänge
Übergänge sind stationäre Zugänge zu Behältern, Maschinen, Montagestraßen oder Förderbändern und sorgen auf den verkürzten Wege für eine hohe Arbeitssicherheit. Je nach Einsatzort herrschen unterschiedliche örtliche Gegebenheiten, weshalb die Überstiege in zahlreichen Ausführungen verfügbar sind, welche sich bezüglich Standhöhe, Stufenanzahl und Neigung unterscheiden.

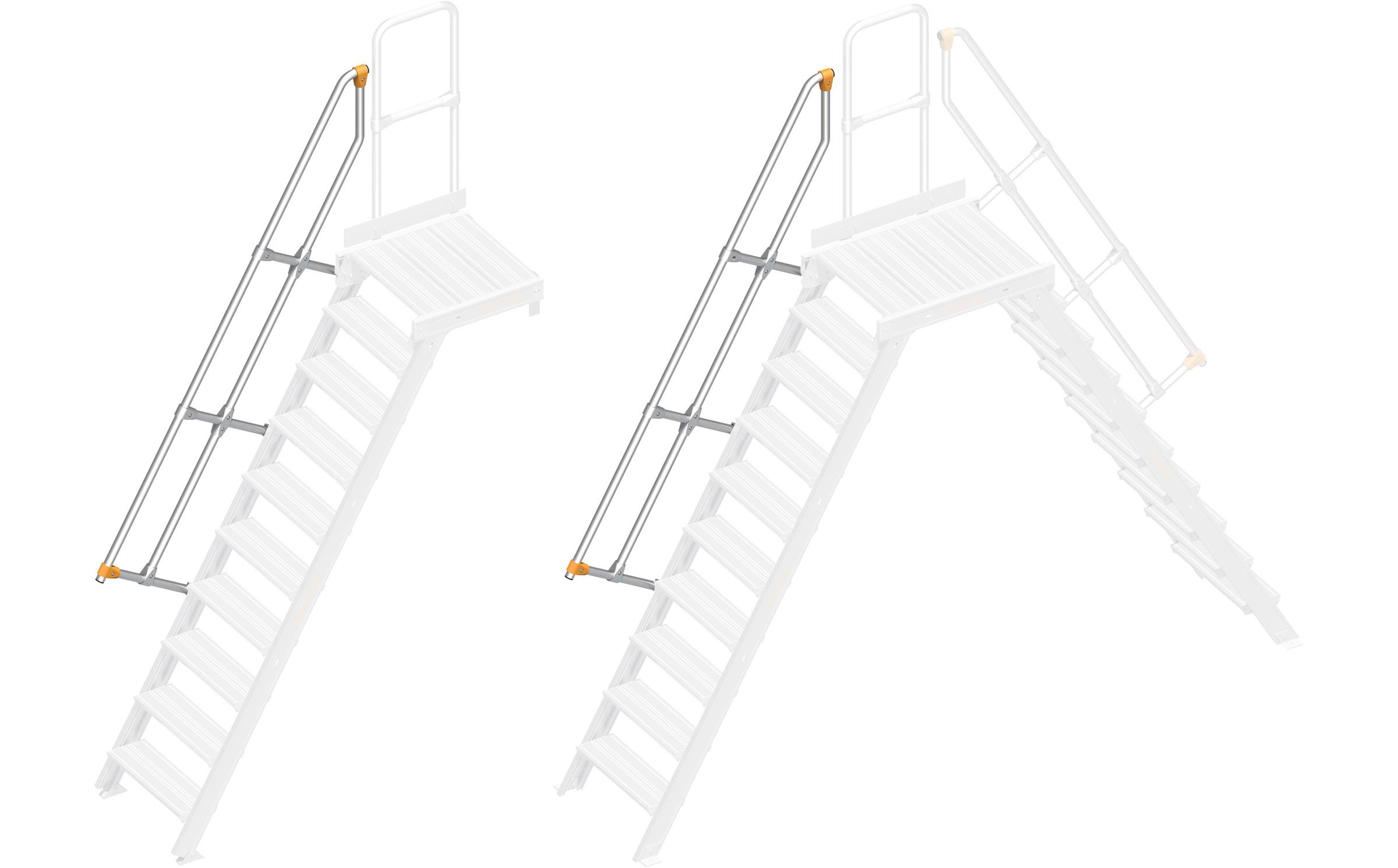

Layher - Alu-Übergang - stationär 114
Details:
Standhöhe: 1,80m
Stufenzahl: 9
Ausladung: 4,30m
Gewicht: 77,4kg
Stufenbreite: 600mm
Für Übergänge an Behältern, Maschinen, Förderbändern, Montagestraßen usw. Befestigung mit Auflagewinkeln am Treppenfuß; Standardausführung.
Standhöhe:
Max. 3,30 m (Maßangabe von Boden bis Oberkante Plattform)
Senkrechte lichte Höhe:
Standhöhe – x(siehe Skizze Seite 43)
Außenmaß Treppe:
Stufenbreite + 0,19 m bei einseitigem und bei beidseitigem Treppengeländer
Lichte Weite:
45° = 0,75m
60° = 0,65m
Treppengeländer/Plattformgeländer:
Im Standardlieferumfang sind pro Übergang ein einseitiges Treppengeländer sowie ein Plattformgeländer enthalten (die Geländer können wahlweise links oder rechts montiert werden). Die DIN EN ISO 14122-3 ist zu beachten. Demnach ist bei einer Treppe mit 45° Neigung mindestens einseitig ein Treppengeländer vorgeschrieben. Bei 45° Neigung und einem Wandabstand >200mm oder bei 60° muss ein beidseitiges Geländer vorhanden sein.
Plattformlänge:
0,80m
Befestigungswinkel Bohrung:
9mm
Alu-Übergänge müssen unbedingt am Boden (z.B. verdübelt) befestigt werden. Die sichere Ableitung der Lasten in das Bauwerk oder den Baugrund ist bauseits zu prüfen.
Layher - Alu-Übergang - stationär 114
Details:
Standhöhe: 1,68m
Stufenzahl: 7
Ausladung: 2,63m
Gewicht: 60,4kg
Stufenbreite: 600mm
Neigung: 60°
Für Übergänge an Behältern, Maschinen, Förderbändern, Montagestraßen usw. Befestigung mit Auflagewinkeln am Treppenfuß; Standardausführung.
Standhöhe:
Max. 3,30 m (Maßangabe von Boden bis Oberkante Plattform)
Senkrechte lichte Höhe:
Standhöhe – x(siehe Skizze Seite 43)
Außenmaß Treppe:
Stufenbreite + 0,19 m bei einseitigem und bei beidseitigem Treppengeländer
Lichte Weite:
45° = 0,75m
60° = 0,65m
Treppengeländer/Plattformgeländer:
Im Standardlieferumfang sind pro Übergang ein einseitiges Treppengeländer sowie ein Plattformgeländer enthalten (die Geländer können wahlweise links oder rechts montiert werden). Die DIN EN ISO 14122-3 ist zu beachten. Demnach ist bei einer Treppe mit 45° Neigung mindestens einseitig ein Treppengeländer vorgeschrieben. Bei 45° Neigung und einem Wandabstand >200mm oder bei 60° muss ein beidseitiges Geländer vorhanden sein.
Plattformlänge:
0,80m
Befestigungswinkel Bohrung:
9mm
Alu-Übergänge müssen unbedingt am Boden (z.B. verdübelt) befestigt werden. Die sichere Ableitung der Lasten in das Bauwerk oder den Baugrund ist bauseits zu prüfen.

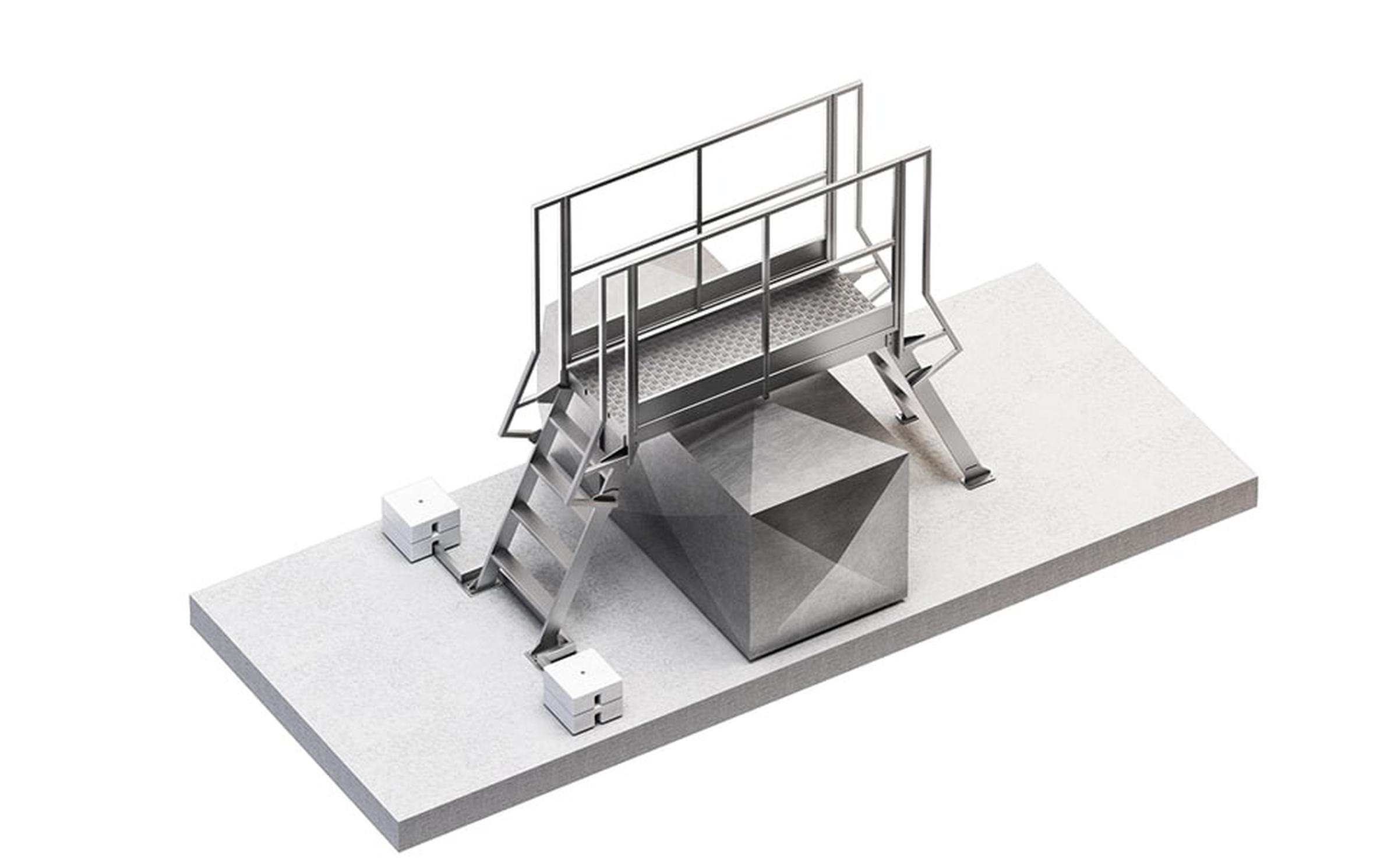

Rothoblaas - Geländer - Alu Leitermodul Overlane B: 800 mm-H: 2200 mm
Seitenstufen mit Geländer
Dank Vorfertigung und Leichtigkeit des Aluminiums einfach zu transportieren und installieren.
Durch verschiedene Längen und Breiten sowohl der Plattform als auch der Seitenstufen wird eine Lösung gewährleistet, die alle Hindernisse überwindet.
Der rutschhemmende Belag bietet die Möglichkeit, Dächer und Maschinen sicher zu erreichen.
Breite: 800 mm
Höhe: 2200 mm
Nutzbare Höhe: 2100 mm
Tiefe: 947 mm
Anzahl Stufen : 8
Gewicht: 6,0 kg
Neigung: 65 °
